Druckverteilungsmessung im Schuh

FastSCAN / F-SCAN64

In vielen Bereichen der Orthopädie liefern unsere Systeme zur Druckverteilungsmessung im Schuh wichtige Daten zur Beurteilung der Einlagen- und Schuhversorgung. Diese Messsysteme werden aber auch im Bereich Gang- und Bewegungsanalyse eingesetzt.
Im Prinzip kann jede Fragestellung zur Druckbelastung im Schuh während unterschiedlichster Bewegungen durch den Einsatz sehr dünner, viele Messpunkte enthaltender Sensorfolien beantwortet werden.

Wir unterscheiden 2 Produktlinien für die unterschiedlichen Anforderungen unserer Kunden:



1. die „FastSCAN“ Systeme

2. das „F-SCAN64“ System

.

1. FastSCAN
ist ein modernes Druckverteilungsmess-System der neusten Generation. Es ermöglicht die beidfüßige plantare Fußdruckmessung mittels einer hauchdünnen Sohle, die flächendeckend über 4 Sensoren/cm² verfügt. Das entspricht max. 960 Sensoren pro Fuß . Einmalig ist auch die freie Zuschneidbarkeit der Sohle mit einer Schere. Somit kann vom kleinen Messpad über Kindergrößen bis hin zu erwachsenen Männerfüßen jede Größe passgenau abgedeckt werden.Die Fußdruckmessung im Schuh mit FastSCAN ist das wichtigste Analyseverfahren bei der Versorgung von Diabetespatienten. Sie dient zur Früherkennung von ulcera gefährdeten Bereichen, sowie zur Überprüfung erfolgter Schuh- und Einlagenversorgungen und deren Dokumentation.



FastSCAN misst die real zwischen Fuß und Schuh wirkenden Kräfte.
DIe Messung liefert in vielen Fällen die entscheidenden Informationen zur Diagnose und Versorgungsüberprüfung bei Fußproblemen.

Die Dokumentation und Erfolgskontrolle mit einer dynamischen Pedographie gehört heute zum Standard der Einlagen- und Schuhversorgung.



Typische Anforderungen für eine Fußdruckmessung sind:



          • Erkennen von ulcusgefährdeten Bereichen
          • Überprüfung von orthopädischen/ orthopädieschuhtechnischen Versorgungen
          • Überprüfung von diabetischen und anderen neuropathisch bedingten
            Fußerkrankungen
          • Wahrnehmung von pathologischen Gangbildern
          • Überwachung und Dokumentation degenerativer Fußstörungen
          • Analyse schneller Bewegungsabläufe, z.B. beim Sport

Systemvoraussetzungen:

PC oder Notebook mit Windows  7 / 8 / 10 / 11
USB Schnittstelle
1 GB freier Festplattenspeicher



Messpunkte:                         960 pro Sohle

örtliche Auflösung:            4 Messpunkte pro cm2

Messtechnik:                         resistiv

Messfrequenz:                      bis 750 Hz

Größe der Messsohle:         frei zuschneidbar

Stärke der Messsohle:         < 0,2 mm

Datenübertragung:              Funk (WLAN), Kabel, Speichermedium

Gewicht Funkeinheit:           450 Gramm inkl. Akku

Gewicht Datenabnehmer:  100 Gramm

Kalibrierung: Softwarekalibrierung, keine Herstellerkalibrierung erforderlich



Lieferumfang:

  • Messelektronik mit 2 Akkus
  • 2 Datenabnehmer
  • 10 Messsohlen inkl. Transportbox
  • Zubehör
  • Transportkoffer
  • Handbuch

Software:

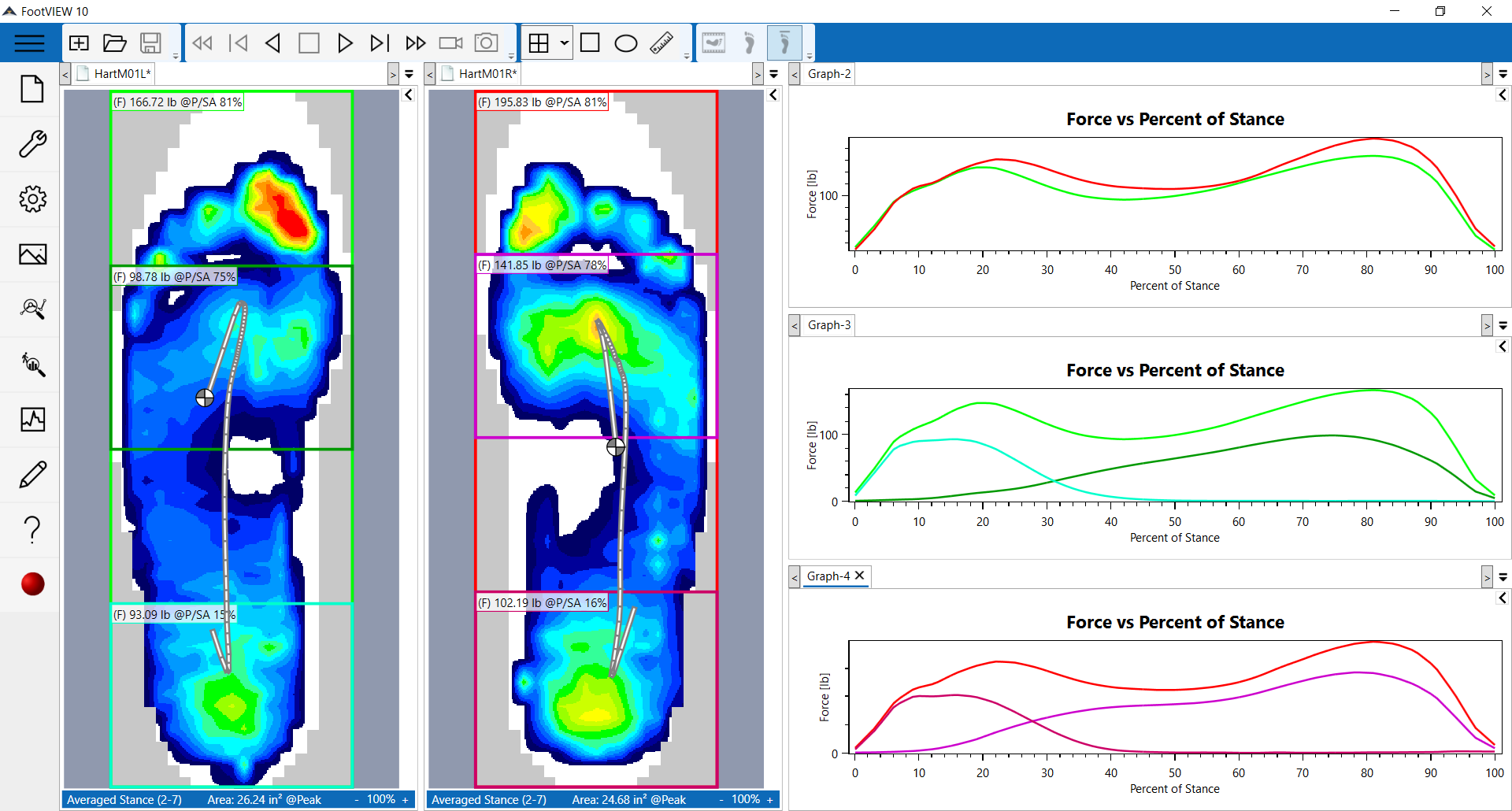

  • dynamische 2D- und 3D-Darstellungen

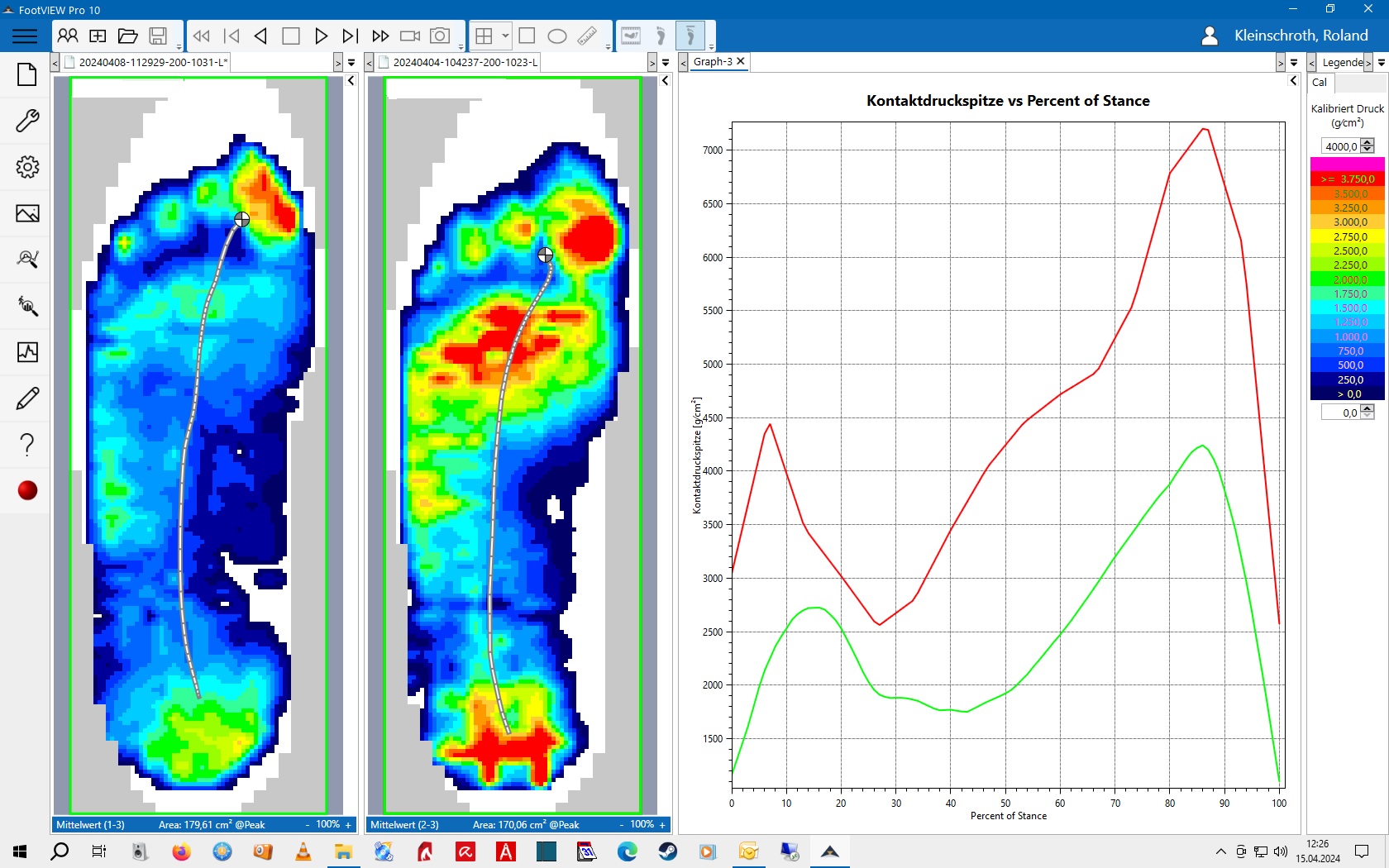

  • grafische Darstellung von vertikalen Gesamtkräften und Druckverläufen
  • ein- oder beidfüßige Kontaktzeitenbestimmung
  • Einblendung Kraftangriffspunkt, Linie des Kraftangriffspunktes
  • Druckspitzendarstellung
  • integrale Kraft (Impulsdarstellung)
  • 1:1 Ausdrucke

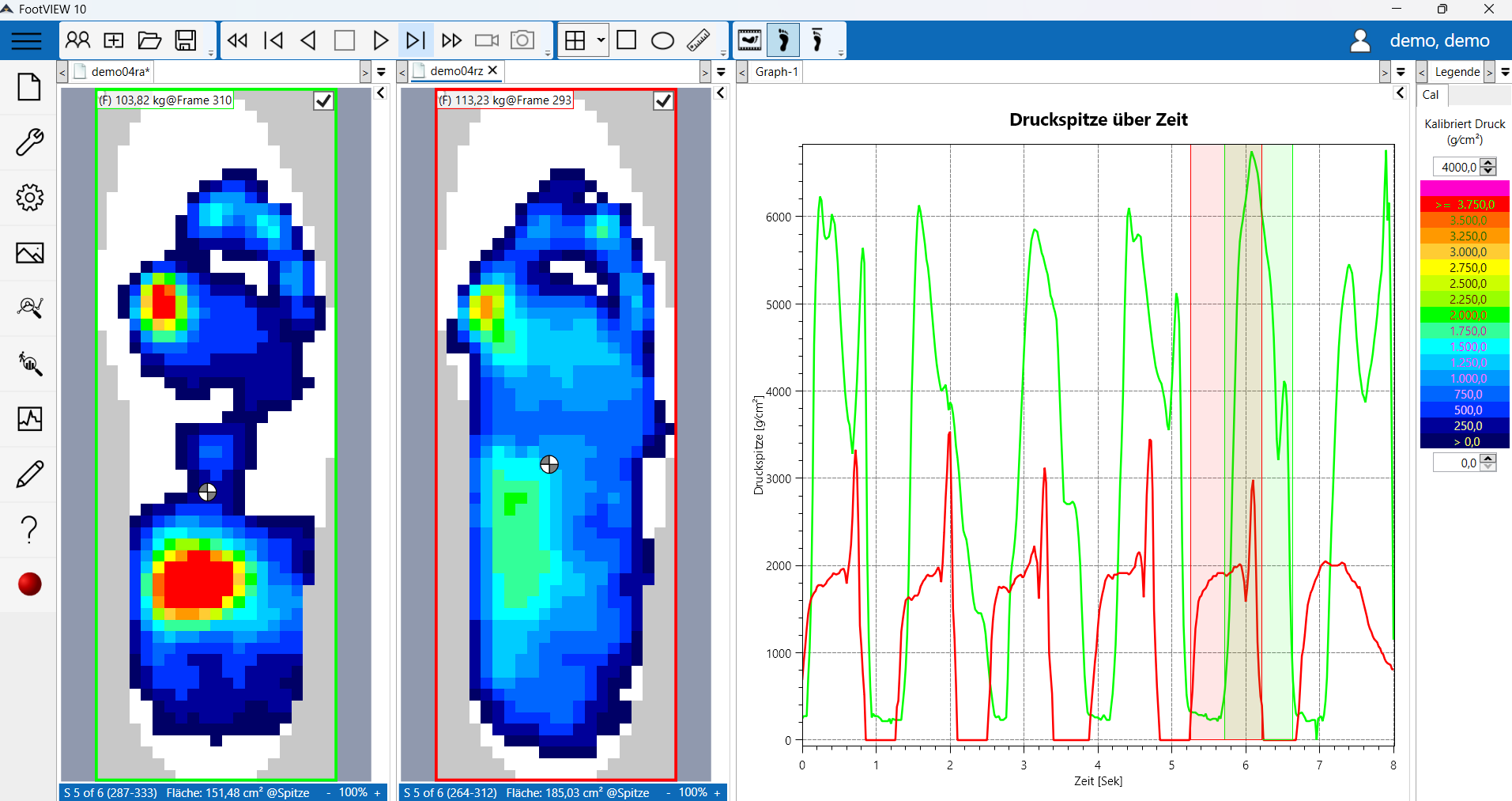

  • direkte Gegenüberstellung von Vor- und Nachversorgungsmessungen
  • Kraft/Zeit Diagramm in Echtzeit
  • Entfernungsmessung am Bildschirm
  • Mittelwertbildung
  • Geschwindigkeitsgraphiken des Kraftzentrums
  • automatische Reporterstellung (Druckspitzenreport, 3-Box Ganganalysereport)
  • Datenbank zur Kunden- und Aufzeichnungsverwaltung
  • Druckbilder und Diagramme können zur individuellen Nutzung in die Zwischenablage von Windows kopiert werden
  • Speichern im AVI-Format, z.B. für die Wiedergabe der Druckmessung im Windows Media Player



FS-Software

FS-Softzware4



FS-Software Druckverteilung

                                        Datenübertragung       Messfrequenz       Stromversorgung

FastSCAN Funk               Funk (WLAN)                  bis 100 Hz                Akku

FastSCAN USB                Kabel (USB)                     bis 750 Hz               Netzteil

FastSCAN Datalogger   Speichermedium           bis 750 Hz               Akku

  • Sensor Standard
  • Sensor Lang
  • Sensor Sport
  • Sensor Sport lang
  • Sensor Hot
  • Sensor XL

Zu FastSCAN sind folgende Hard- und Software Komponenten
optional erhältlich:



  • Druckmessplatte
  • Sitzdruckmessung
  • Druckmessung im Prothesenschaft
  • Sensoren mit verlängerter Anschlusslasche, erhöhter Sensibilität oder für den Sportbereich
  • Videomodul
  • Research Softwaremodul für wissenschaftliche Auswertungen
  • Modul zur Haltungsanalyse
  • Modul Zeitanalyse
  • MATLAB Interface
  • Triggermodul
  • Schnittstelle zu externer Datenauswertung
  • Schnittstellen zu Fräs- und Bewegungsanalysesystemen
  • Data Reader Toolkit
  • Software Development Kit
  • Installation und Einweisung

2. F-SCAN64
ist die neuste Entwicklung im Bereich der Im-Schuh Druckmessung.
Die gesamte Elektronik ist extrem klein und leicht und kann direkt am Schuh befestigt werden. Der Kunde unterliegt keinerlei Bewegungseinschränkung.
In wenigen Minuten liegen die Messergebnisse für Kraft- und Druckwerte inkl. Zeitparameter vor.
Jeder Mess-Sensor ist sehr dünn und verfügt über 64 Messpunkte.
F-SCAN64 zeigt dadurch zuverlässig die Druckverteilung der verschiedenen Fußregionen, z.B. auf der Einlage.
Die umfangreiche Software beinhaltet einen Gang- und Druckspitzenreport, die  wichtige Ergebnisse mit wenigen Mausklicks automatisch generieren und an MS Word übergeben können.
Die absolute Mobilität des Systems erlaubt den Einsatz in nahezu allen Sportarten und es bestehen große Anwendungmöglichkeiten für überall, wo es Fragen „rund um den Fuß“ zu beantworten gibt.

Gehen Sie den nächsten Schritt!
Ergreifen Sie die Chance mit den F-SCAN64 Messsohlen einfach und schnell neue Erkenntnise zu Schuh/Einlage/Bewegungsverhalten zu gewinnen!

Systemvoraussetzungen:

  • PC oder Notebook mit Windows  10/11 (64-bit)
  • USB Schnittstelle

Messpunkte:                         64 pro Sohle

Messtechnik:                         resistiv

Messfrequenz:                      bis 100 Hz

Größe der Messsohle:         6 Größen (für Schuhgrößen 36-47)

Stärke der Messsohle:          0,3 mm

Datenübertragung:              Bluetooth

Gewicht Elektronik:           30 Gramm je Fuß

Kalibrierung: Softwarekalibrierung, keine Herstellerkalibrierung erforderlich



Lieferumfang:

  • 2 x Datenabnehmer mit integriertem Akku
  • 12 x Messsohle in 6 Größen
  • 1 x Bluetooth Adapter
  • Software auf USB-Stick
  • 2 x Ladegerät inkl. Kabel
  • Transportkarton
  • Handbuch

Software

  • dynamische 2D- und 3D-Darstellungen
  • grafische Darstellung von vertikalen Gesamtkräften und Druckverläufen
  • ein- oder beidfüßige Kontaktzeitenbestimmung
  • Einblendung Kraftangriffspunkt, Linie des Kraftangriffspunktes
  • Druckspitzendarstellung
  • direkte Gegenüberstellung von Vor- und Nachversorgungsmessungen
  • Entfernungsmessung am Bildschirm
  • Mittelwertbildung
  • automatische Reporterstellung (Druckspitzenreport, Ganganalysereport)
  • Datenbank zur Kunden- und Aufzeichnungsverwaltung
  • Druckbilder und Diagramme können zur individuellen Nutzung in die Zwischenablage von Windows kopiert werden
  • Speichern im AVI-Format, z.B. für die Wiedergabe der Druckmessung im Windows Media Player

Sensoren

  • F-SCAN64 Sensoren in 6 Größen (für Schuhgrößen 36-47)

Optionen

Zu F-SCAN64 sind folgende Leistungen optional erhältlich:

  • Data Reader Toolkit
  • Installation und Einweisung
